今天为大家讲解一下步进电机电缆

步进电机电缆

大家好！我是卡尔德线缆曾先生。我们是一家生产工业特种电缆的工厂，地址在智造行业龙头的东莞。

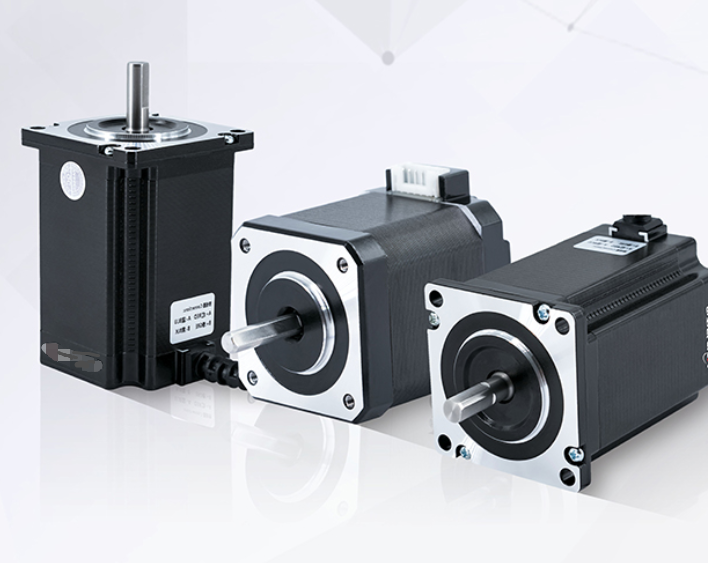

下边我们简单讲解一下步进电机的型号！

常规自动化行业中，使用比较多的型号一般是开环电机和闭环电机。

其中，电机有分为：二相电机、三相电机、四相电机、五相电机等。机座型又分为：42电机 57电机 86电机以及110电机。

我们再来讲解一下步进电机电缆

上边我们说到开环电机和闭环电机。开环电机没有编码器，电机电缆只需要用到4芯的电源线。闭环电机带有编码器，所以在电源线基础上需要一组编码器线。

机座型号不同，功率与电流不同。步进电机电缆在我们卡尔德与各大步进电机工厂合作多年经验得出一般细分为：

42电机使用电源线为：4芯*0.3平方线缆

57电机使用电源线为：4芯*0.5平方线缆

86电机使用电源线为：4芯*0.75平方线缆

110电机使用电源线为：4芯*1.0平方线缆

也因为电机工厂不同，地域有区分，各个工厂使用有电缆芯线颜色也有所分别。

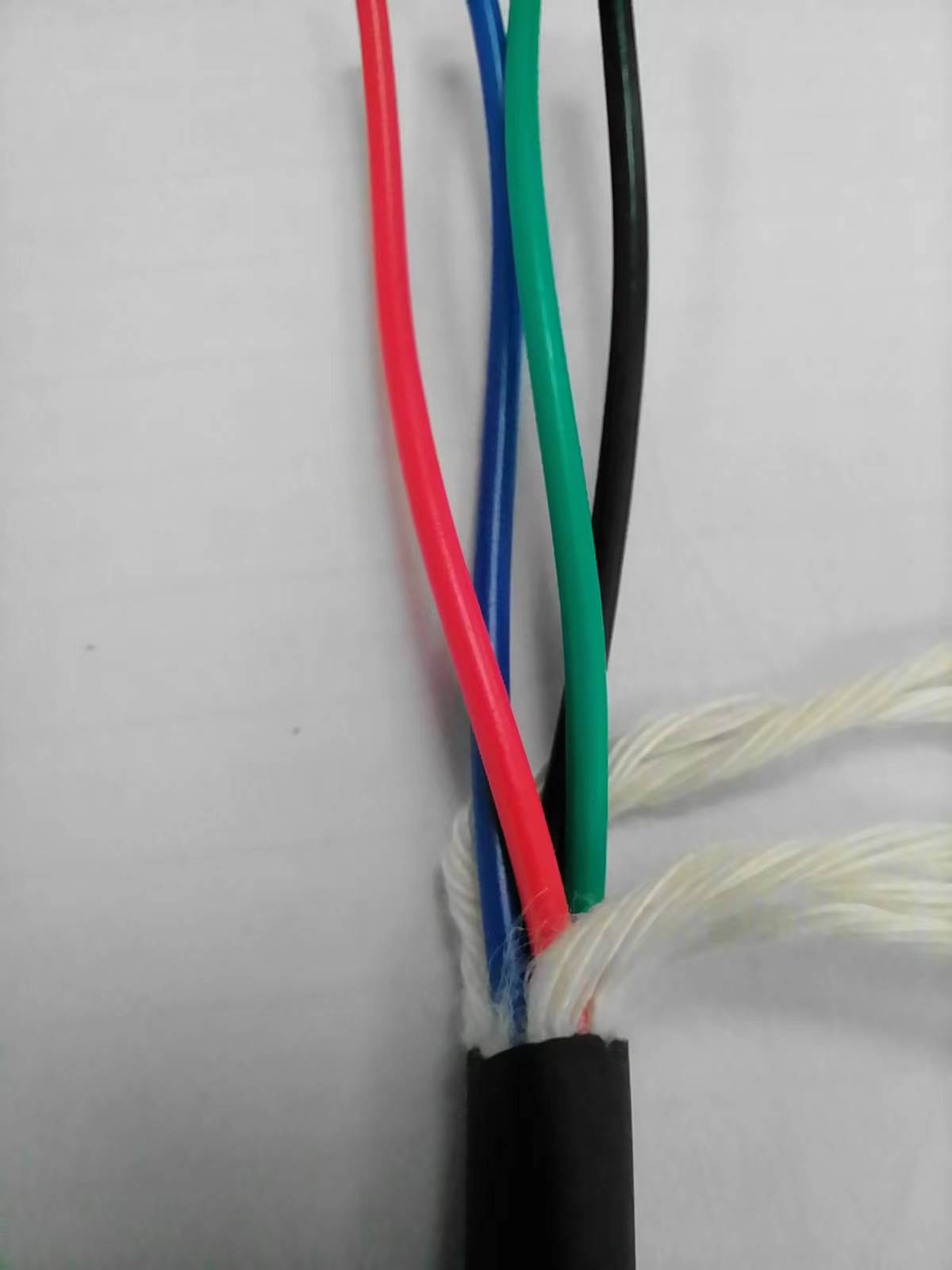

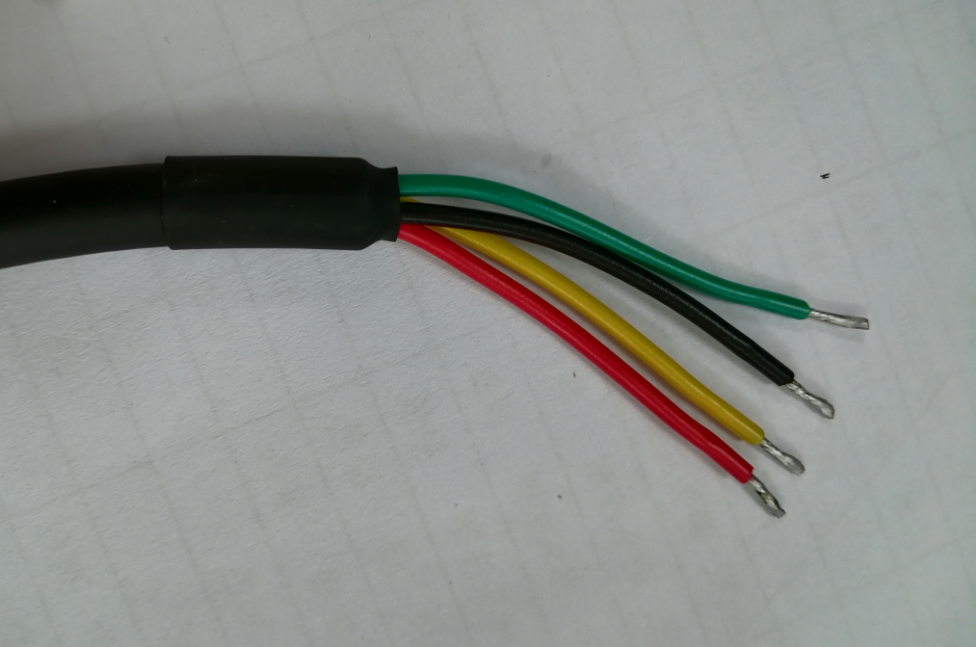

在珠三角市场，一般以：红 黑 黄 绿 颜色和红 蓝 黄 绿 颜色比较多

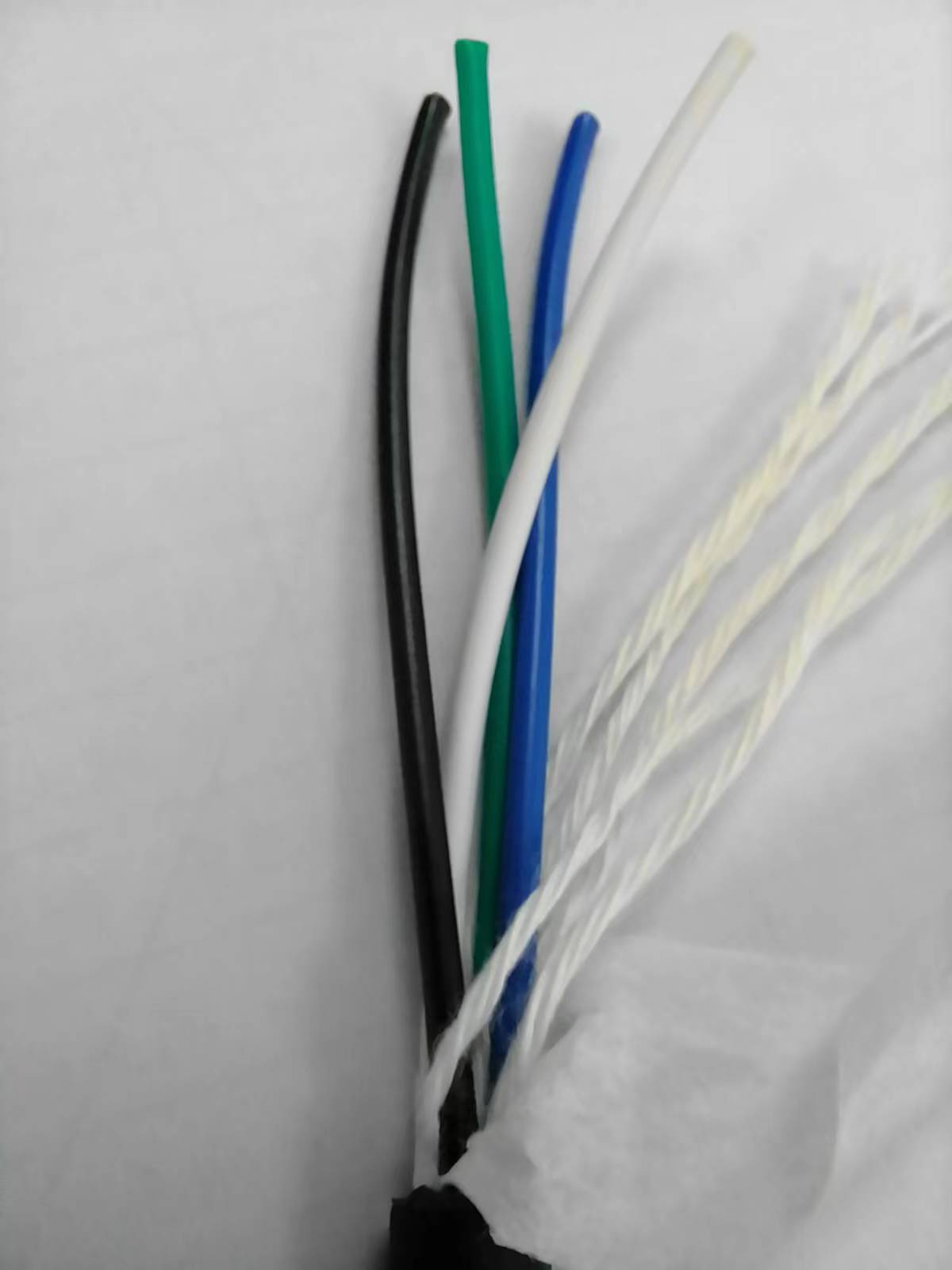

常州为步进电机之乡，一般用的比较多的是：黑 蓝 白 绿颜色及黑 蓝 红 绿颜色。

当然了，每个工厂都有自己的核心技术与研发，所使用的颜色也可能不同。因为我们公司与多家大型步进电机合作，所得出的一个小结论，也只是我们做一个大概。

下面我们再说说闭环电机的编码器电缆

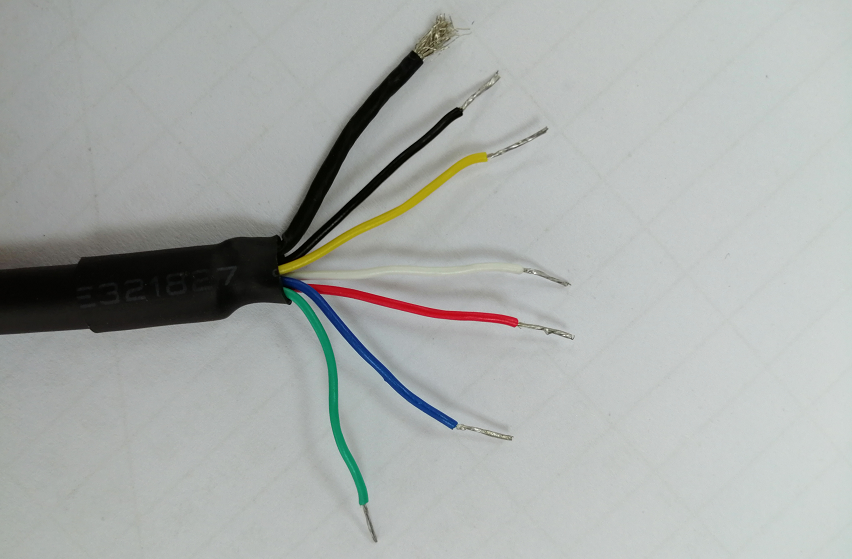

因为闭环电机有编码器 所以需要电缆用于数据和信号的传输。编码器电缆一般为6芯电缆，以及现在一些改良的电机使用8芯线。因为电流和电压比较低，电缆使用线材平方数不需要太大，通常用0.14-0.2平方可以了。因为传输的数据对抗干扰方面比较高，所以编码器电缆都是需要屏蔽层或双绞屏蔽的。

现在步进电机市场多元化的广泛应用以及步进电机不断提升，在自动化行业中也向着集成化、大型化、规模化方向发展。对电缆线材要求也更高，在我们卡尔德德线缆，也是不断给客户提供更优质的电缆线材。

客户选型的有柔性电缆，高预柔拖链电缆，耐油耐高温电缆。以及颜色定制制，电缆外径大小，电缆印字要求等，都可以根据客户要求定做。
