浅谈之：高柔拖链电缆为什么要加屏蔽层

       大家好，我是东莞卡尔德线缆曾先生！我们公司作为拖链电缆、高柔性电缆的生产厂家，一直以来从事着特种电缆的研发生产。下面和大家聊一下关于高柔性电缆中屏蔽层的一些知识。

       首先，我们要了解什么是屏蔽层，屏蔽层在电缆中起到什么作用。

       什么屏蔽层？在拖链电缆或柔性电缆里能作为屏蔽层且还到屏蔽效果的一般有两种材料。分别是 铝箔和编织铜丝网。

        铝箔屏蔽层通常使用薄铝，附着在聚酯材料的载体上，以增加强度，使其更加坚固。铝箔可以为导线提供全面的包裹覆盖。但是由于它很薄，它的屏蔽效果没有编织铜丝网效果好。特别是在连接到连接器时。所以一般情况下，整个金属箔屏蔽层不会接地。

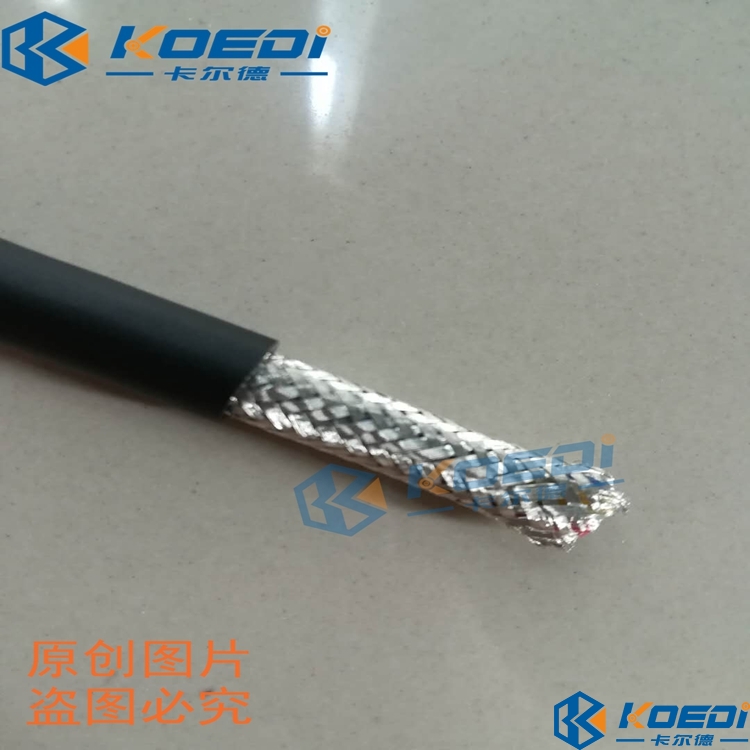

          编织铜丝网屏蔽层，通常由裸铜线或镀锡铜线编织而成。它为电磁噪声提供了低阻抗接地路径，使用连接器时可以通过压接或焊接连接，较为方便。因为采用材料与工艺不同以及可以接地方式，它的屏蔽效果更优于铝箔屏蔽。编织网屏蔽不能提供全面的覆盖率，因为它们在导线表面的覆盖总是有一些小缝隙。编织网通常可以根据编织的紧密性提供60%~95%的光学覆盖率。但一般来说，对于固定敷设的电缆，60%-70%的屏蔽覆盖就足够了，在拖链使用中会加强到80%-95%。

        屏蔽层在电缆中起到什么作用？

        在电缆中，屏蔽层可以有效可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，阻止内电场影响外部设备，以及承载短路电流，和在高强度拖链运动时保护内部导体受力。特别在工业通信电缆（工业网线电缆）及信号反馈电缆（伺服编码器电缆）上采用的是双绞屏蔽结构，这样更有效的提高传输速率和防止信号对冲电缆受干扰等因素。

       在大型高速拖链运动的设备中，是不建议使用铝箔层的，第一个是屏蔽效果不够，第二是铝箔在高速运动中容易折断，会影响抗干扰及损伤绝缘层，所以高柔拖链电缆一般是提高编织屏蔽率。在固定敷设或慢速度拖链中，也可以结合铝箔和编织网屏蔽，这样就可以有提升抗干扰能力。
