卡尔德线缆之：总线电缆 简单讲解Profibus、ProfiNet、CC-Link

      大家好，我是卡尔德线缆曾工，我司是一家专注于特种柔性电缆的研发生产企业。

      产品范围包括:高柔拖链电缆，耐高低温电缆，耐油耐腐蚀电缆，抗拉、及抗扭曲机器人电缆，伺服电缆，工业以太网电缆，精密传感器电缆、直线电机电缆、总线电缆等。已通过欧盟CE认证和美国UL认证。产品广泛应用于机器人、机械手、自动化设备、数控机床、医疗设备等领域。

      今天为大家讲解一下 总线电缆，也就是自动化行业上比较常用的现场总线，同时卡尔德品牌也是做得很好的几款电缆线材。

现场总线的定义：

        现场总线（Field bus）是近年来迅速发展起来的一种工业数据总线，它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。由于现场总线具有简单、可靠、经济实用等一系列突出的优点，因而受到了许多标准团体和计算机厂商的高度重视。它是一种工业数据总线，是自动化领域中底层数据通信网络。

       总线电缆在工业一般有三类：Profibus、ProfiNet、CC-Link。我来简单讲解一下。

一.Profibus

                    -适用于纺织、楼宇自动化、可编程控制器、低压开关等

       市场上一般用得是Profibus-DP总线，那我们讲一下Profibus-DP。

特点：2芯*24AW带有编织屏蔽层，采用PE芯线绝缘（发泡PE）

特性阻抗150±15Ω（每类总线特性阻抗要求不同）

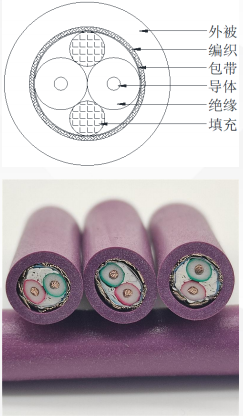

Profibus-DP总线电缆

二、ProfiNet

       Profinet是一种较新的，基于以太网的工业通讯协议，Profinet使用的物理接口是一个标准的RJ-45以太网插口。也是现今市面上用得最多的总线电缆之一

特点：4芯*22AW带有编织屏蔽层，采用PE芯线绝缘,有中层护套芯绞和双绞系列。

特性阻抗100±15Ω（每类总线特性阻抗要求不同）

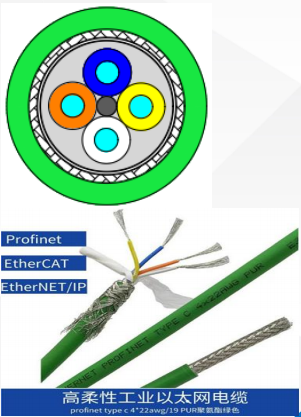

ProfiNet总线电缆

三、CC-Link

       CC-Link是Control&Communication Link（控制与通信链路系统）的缩写，在1996年11月，由日本三菱电机为主导的多家公司推出，其增长势头迅猛，在亚洲占有较大份额。在其系统中，可以将控制和信息数据同是以10Mbit/s高速传送至现场网络，具有性能卓越、使用简单、应用广泛、节省成本等优点。其不仅解决了工业现场配线复杂的问题，同时具有优异的抗噪性能和兼容性。

特点：3芯*20AW带有编织屏蔽层，采用PE芯线绝缘（发泡PE）

特性阻抗110±15Ω（每类总线特性阻抗要求不同）

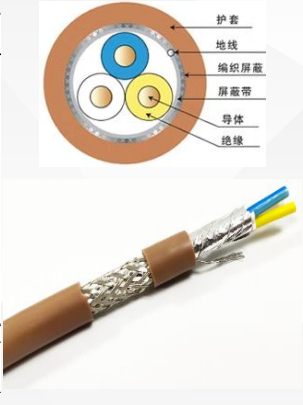

CC-Link总线电缆

       以上总线电缆卡尔德品牌均有生产销售，详情请咨询我司销售人员或曾工13925820737

       本期分享到这里，下期再见！
